ML系列——基礎款漆水分離機產品介紹及使用說明
一、噴漆廢水處理設備簡介：
2 產品用途：主要應用于涂裝噴漆行業濕式噴房的循環水凈化處理，代替人工加藥、撈渣、清池，實現涂裝污水零排放！
2 ML系列：基礎款——污水提升，自動加藥，氣浮分離，定時刮渣，漆渣收集濾水；
2 應用場景：廢氣噴淋塔/噴漆房/大循環水池；
2 設備型號：M-01 / L-02/05/10(共四個型號)
2 工作原理：氣浮+藥劑

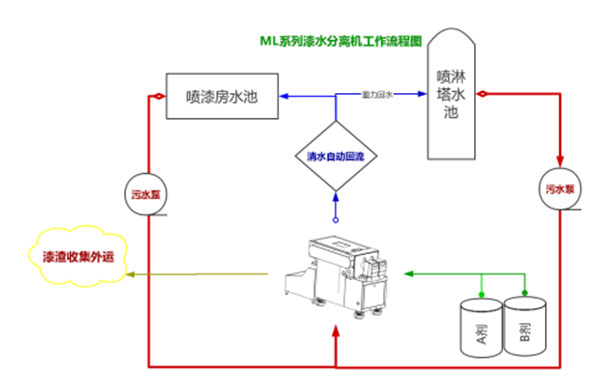

噴漆廢水處理工藝
2 工作流程：污水→設備+藥劑=清水（回用）+漆渣（自動分離）
二、 噴漆廢水處理機特點
1) 安裝簡單，只需一個220V電源，連接一根污水管道，一根清水管道即可；
2) 設備占地面積小，無需對噴房或噴淋塔進行改造，就近安裝即可；
3) 節省人工：代替人工撈渣，加藥，清理水池；
4) 節省藥劑：比人工添加節約30%左右的藥劑使用量；
5) 渣車自帶濾水功能，漆渣濾出的水自動抽吸，無需人工清理；
6) 性能穩定，故障率低。

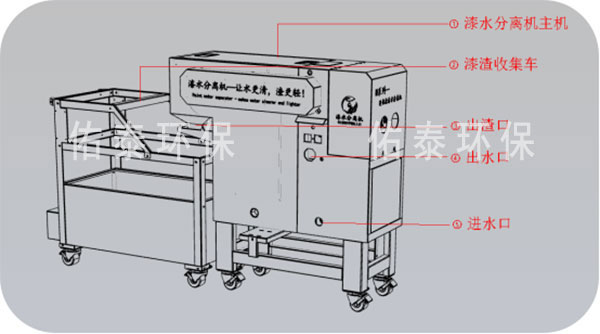

漆水分離機構成圖
三、關于設備安裝位置及方向說明：
1) 設備的進出水方向均在設備的左側，因此設備的左側可以靠近水池；
2) 藥劑桶的放置位置可以在設備的正前方或者設備右側，兩側均有進藥口；
3) 設備的出渣口方向盡量安排在通道和出口方向，這樣便于清理及轉運漆渣；
4) 水泵的放置位置應該在循環水的上游或者是循環水泵的對立面；
5) 設備的回水應該放置在循環水的下游或是循環水泵的吸水口；
四、設備選型表：
設備型號 | M-01 | L-02 | L-05 | L-10 |
設備尺寸mm | 1900*520*1130 | 1950*620*1050 | 2250*720*1260 | 2400*820*1260 |
占地面積㎡ | 0.99 | 1.21 | 1.62 | 1.97 |
處理能力 | 1~2m3/h 10m3/T | 3m3/h 30m3/T | 5m3/h 50m3/T | 10m3/h 100m3/T |
設備選型 | 適合廢氣噴淋塔，小水簾柜，循環水總量＜10m3、噴漆量較小的客戶。 | 適合水簾柜、噴淋塔，循環水總量＜30m3的客戶； | 適合大循環水池，循環水總量小于50m3，循環水濃度低的客戶； | 適合大循環水池，循環水總量小于80m3，噴漆量較大循環水濃度高的客戶； |

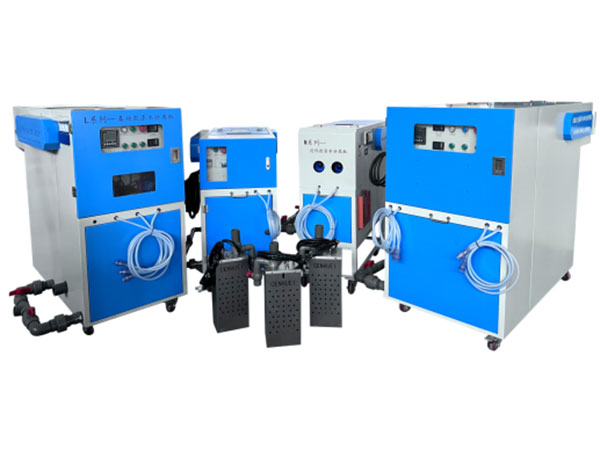

漆水分離機不同型號展示
1. 設備參數配置表：
設備型號 | M-01 | L-02 | L-05 | L-10 |
設備尺寸mm | 1900*520*1130 | 1950*620*1050 | 2250*720*1260 | 2400*820*1260 |
備注說明：以上設備尺寸包含渣車一起的尺寸，若不含渣車長度減去800mm； | ||||
占地面積㎡ | 0.99 | 1.21 | 1.62 | 1.97 |
設備功率 | 356W | 365W | 575W | 755W |
處理能力 | 1~2m3/h-10m3/T | 3m3/h-30m3/T | 5m3/h-50m3/T | 10m3/h-100m3/T |
選型說明 | 根據循環水的總量結合設備的處理量選擇機型，循環水總量要小于設備的日處理量！ | |||
進水管 | 40鋼絲軟管*4米 | 50鋼絲軟管*4米 | ||
出水管 | 4米50PVC給水管或鋼絲軟管 | 4米63PVC給水管或鋼絲軟管 | ||
出水口高度 | ≤72cm | ≤68cm | ≤78cm | ≤78cm |
專用污水泵 | 250w | 250w | 370w | 550w |
控制系統 | 一鍵啟動，急停開關，電機保護，定時刮渣，渣車自動抽水，自動關機（L05/10） | |||
加藥系統 | 2臺電磁計量加藥泵 | 3臺電磁計量加藥泵 | 4臺電磁計量加藥泵 | |
pH值控制 | 無 | 無 | 有 | 有 |
漆渣收集車 | 選配漆渣收集車，配合編織袋使用，濾水自帶全自動水泵，將濾水吸入設備內！ | |||
配置功能 | 污水提升，自動加藥，反應系統，氣浮反應，刮渣系統，掛袋支架，漆渣收集裝置； | |||
設備材質 | 整機不銹鋼材質，外殼噴塑.，支架為碳鋼噴塑。 | |||
五、噴漆廢水處理案例
