在近期的環保設備案例中，佑泰環保為某鋼材廠設計了一套有機廢氣處理方案。廢氣處理方案使用移動伸縮噴漆房，氣旋式水簾柜，催化燃燒設備三部分組成，其中移動伸縮噴漆房收集噴漆房過程中產生的漆霧溶劑及有機廢氣。氣旋式水簾柜凈化漆霧顆粒。催化燃燒設備處理噴漆過程產生的笨，甲苯等有機廢氣。具體方案分以下3個部分。

一、移動伸縮噴漆房
      移動伸縮噴漆房伸伸展尺寸：L7900×W6800×H3200(外尺寸)。L7900×W6100×H3550(凈尺寸)，用于工件加工噴漆及除塵。移動龍門立柱及橫梁骨架采用40×60×1.5鍍鋅方管焊接柱式龍門結構。龍門架外形尺寸為W6800×H3550，內部凈尺寸為L7900×W6100×H3200。移動龍門底部兩側安裝1.5KW驅動電動機、減速器和動力分配軸。動力分配兩端安裝傳動鏈輪，通過鏈條將動力傳送給龍門架底部的主動移動輪。主動輪左右各1組，每組2個主動輪。伸縮房子垂直支架采用60×40×1.5矩形管焊接成尺寸為L3200×W260的矩形框架結構，每隔960mm拉橫撐。橫梁制造成L6800×W260矩形框架結構，每隔960mm拉橫撐，橫撐之間采用50×30×1.5矩形管拉斜撐。垂直支架和橫梁結構10套。尾部一套為固定式支架，其他為移動式支架。

                                                                   配套移動伸縮噴漆房
二、氣旋式水簾柜
      氣旋式水簾柜也就氣旋噴漆柜，設備尺寸：L5.0*W1.5*H2.78（M），1.2厚鍍鋅板噴塑。水簾0.8厚201不銹鋼，水池1.5厚鍍鋅板噴塑。氣旋式水簾柜是根據流體力學技術原理設計而成，通過***的物理數學技術計算，而設計一套離心混流裝置，廢氣在風機牽引力作用下，有機廢氣切向進入高壓離心混流通道，含塵氣體在高速動態運行中，在離心力作用下導致液體與含塵氣體充分溶合并相互吸附，通過圓周運動衰減旋流能量從而達到廢氣凈化及除塵目的。氣旋式水簾柜特點是處理風量大，適應粉塵廢氣變化能力強，由于含塵氣流呈向心圓周做高速旋轉運動，旋流速度隨風量大小變化而變化，有效增加液氣接觸面積和傳質效率，使風速阻力相應降低的前提下達到更好的凈化效果，氣動混流廢氣凈化設備針對易燃易爆類，拋光除塵、噴漆廢氣凈化預處理、工業油煙凈化預處理、廚房油煙凈化預處理、鍋爐脫硫除塵、冶煉熔爐脫硫除塵有著良好的處理效果。

                                                                  氣旋式噴漆柜安裝完成
三、催化燃燒設備
      根據現場情況，設計催化燃燒方案如下所示，廢氣處理能力為滿足1套30000風量的噴漆烤漆房的環保處理達標排放方案，并能保障噴漆，烤漆房的通風不受影響；采用吸附濃縮+催化燃燒組合工藝，整個系統工作過程封閉循環，不產生二次污染，設備投資及運行費用低。吸附材料使用蜂窩狀活性炭（不低于1.1m3/箱）。使用優質貴金屬鈀、鉑附著在蜂窩狀陶瓷板上作為燃燒催化劑，貴金屬含量不低于300g，催化燃燒凈化率≥97%。催化燃燒室材質采用>5mm厚碳鋼。控制系統采用微機集中控制系統，催化燃燒系統具有自診斷功能，異常報警及自動停機功能，系統必須具備主動安全保護措施，符合消防安全要求。催化燃燒系統的整體設置能夠滿足節能降耗的要求。本凈化設備尾氣的大氣染污源***高允許排放標準參照四川省固定污染源大氣揮發性有機物排放標準DB51-2377-2017

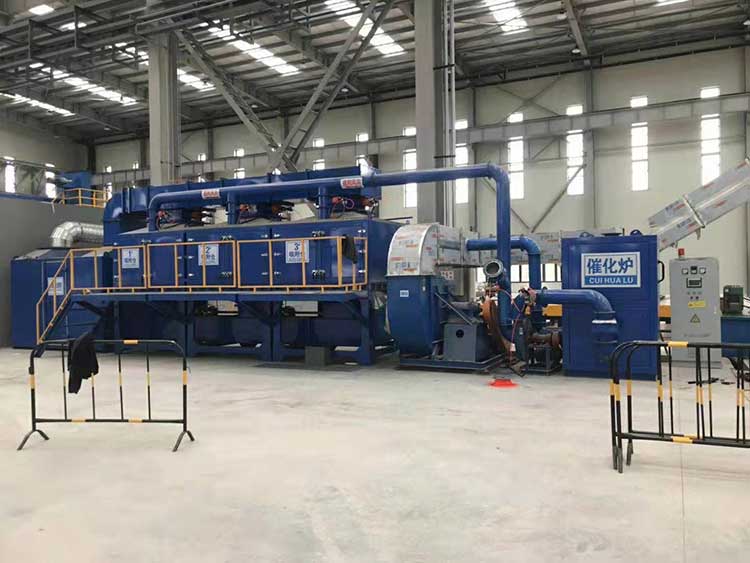

                                                                              催化燃燒設備安裝完成
